移门五金配件－－移门安装示意图

品名：三扇移门（有下导轨）型号:YD-3-01
示意图

YD-3-01五金配件表

安装方法

1.将吊挂滑轮NH-072、滑轮制动器NH-021的
金属外壳下。(先向下拔开拨杆再抽出金属外壳)

2.把滑轮主体和制动器主体装入上导轨
NH-001中。(安装请先清扫导轨)

3.将上导轨NH-001和下导轨NP-01
分别固定在上下门框的开槽中。

4.将吊挂滑轮NH-072的金属
外壳固定在门上部的开槽中。

5.用打入工具NP-42将导向辊
NP-23固定在门下部的开孔中。

6.如图将门竖起后把导向辊NP-023
插入下轨NP-01中，再将吊挂滑轮NH-072
的主体插入左右两边的金属外壳中。然后推上拔杆。

7.将吊挂滑轮罩板NH-061盖在吊挂滑轮NH-072上。

8.将拉手NH-051固定在门的开孔处。
(移门和移门锁可任意搭配)

调整方法

1.如果门出现上下间隙不均匀的
情况，请用十字螺丝刀对NH-072 进行调
节。使门与门框平行。(调节量+3mm，-3mm)
螺丝左旋=门扇下降
螺丝右旋=门扇上升

2.如果门出现左右倾斜时的情况，请用十字螺丝刀
调节下导辊NH-031、用调整板手NH-042调节
NH-072，使门垂直。（NH-031调节量为
+2mm，-2mm,NH-072调节量为+2mm，-2mm）

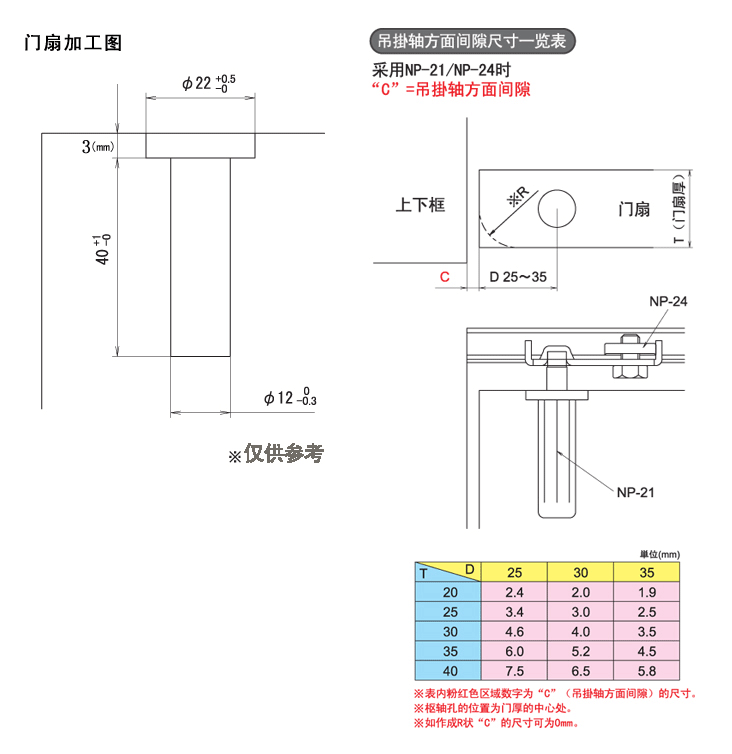

门的加工尺寸图
