房门五金配件－－三次元铰链 |
|
名称 |
型号 |
表面处理 |
颜色 |
|
三次元铰链36R上 |
SNS3DR36 |
涂装 |
GL(金),SL(银),U2(茶) |
|
三次元铰链36R下 |
SNS3DR36 |
涂装 |
GL(金),SL(银),U2(茶) |
|
三次元铰链36L上 |
SNS3DL36 |
涂装 |
GL(金),SL(银),U2(茶) |
|
三次元铰链36L下 |
SNS3DL36 |
涂装 |
GL(金),SL(银),U2(茶) |
|
三次元铰链40R上 |
SNS3DR40 |
涂装 |
GL(金),SL(银),U2(茶) |
|
三次元铰链40R下 |
SNS3DR40 |
涂装 |
GL(金),SL(银),U2(茶) |
|
三次元铰链40L上 |
SNS3DL40 |
涂装 |
GL(金),SL(银),U2(茶) |
|
三次元铰链40L下 |
SNS3DL40 |
涂装 |
GL(金),SL(银),U2(茶) |
|
36、40为门厚的尺寸,U(上铰链)、D(下铰链),建议门重50KG以下 |
|

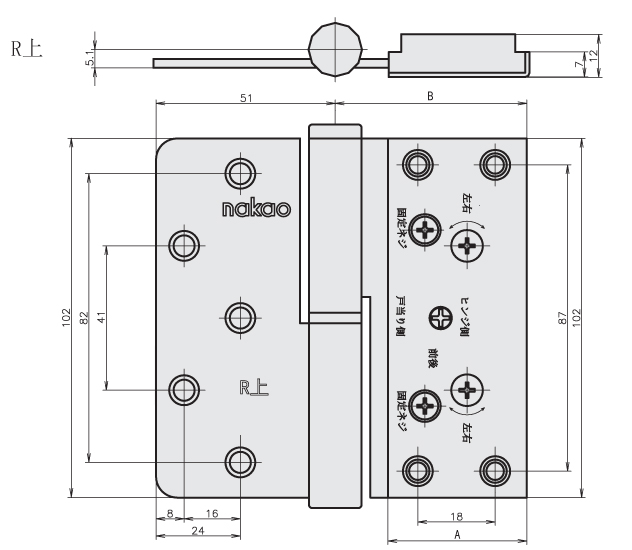

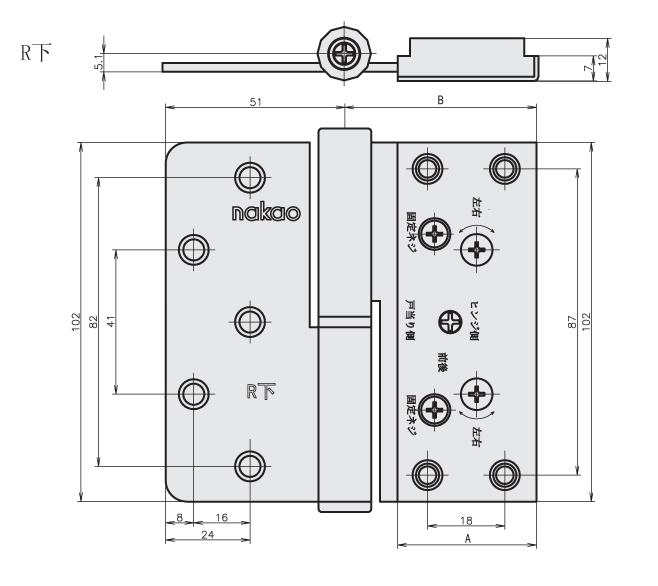

尺寸图 |
|
型号 |
A |
B |
|
SNS3D36 |
37.6 |
52.5 |
|
SNS3D40 |
39.5 |
54.5 |
|
加工尺寸加工图 |
|
型号 |
A |
B |
|
SNS3D36 |
3 |
30 |
|
SNS3D40 |
4 |
32 |
|
铰链的调整值和调整方法 |
|
前后调整值 |
-2至2mm |
|
上下调整值 |
-2至2mm |
|
左右调整值 |
-2至2mm |
|

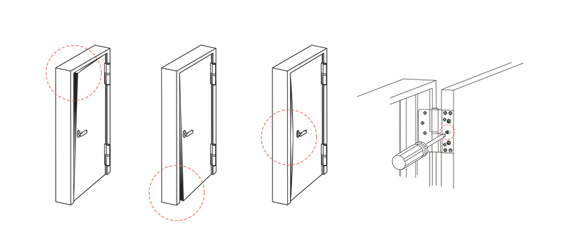

1.如出现下图三种情况，调节上铰链或下铰链的前后调整螺丝，用十字螺丝刀就可以对铰链进行调整。调整前请松开固定螺丝，等调整后再将固定螺丝拧紧。
|
|
|
|

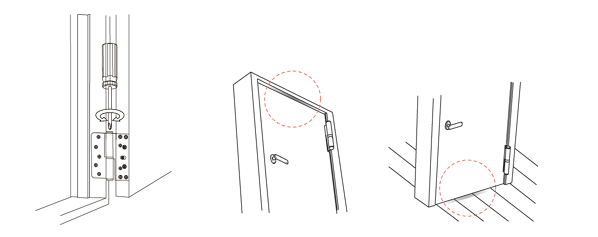

2.如出现下图两种情况，调节下铰链的上下调整螺丝，用十字螺丝刀就可对铰链进行调整。
|
|
|
|

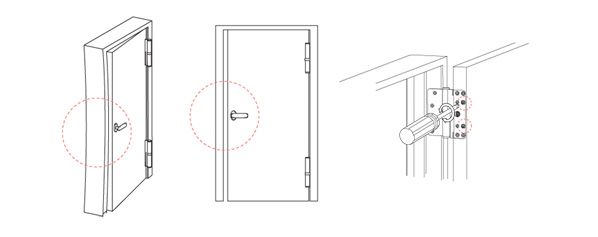

3.如出现下图两种情况，调节上铰链或下铰链的左右调节螺丝，用十字螺丝刀就可以对铰链进行调整。调整前请先松开固定螺丝，等调整后再将固定螺丝拧紧。
|
|
| | |
|
