移门五金配件－－移门安装示意图

品名：二扇移门（无下导轨）型号:YD-2-01

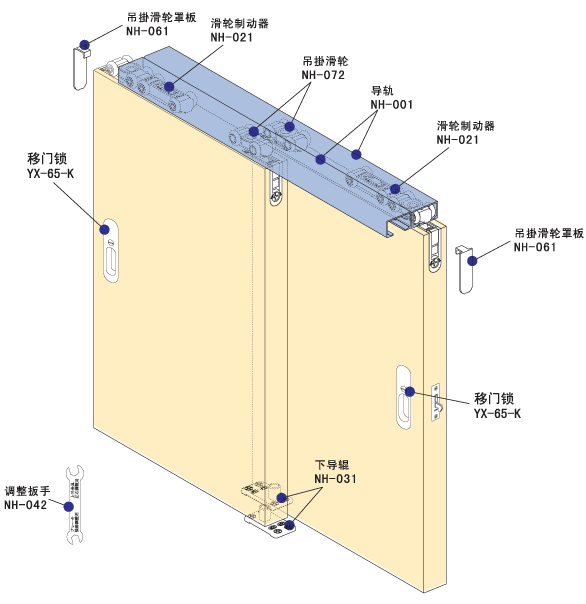

示意图

YD-2-01五金配件表

安装方法

1.将吊挂滑轮NH-072、滑轮制动器NH-021的
金属外壳下。(先向下拔开拨杆再抽出金属外壳)

2.把滑轮主体和制动器主体装入上导轨
NH-001中。(安装请先清扫导轨)

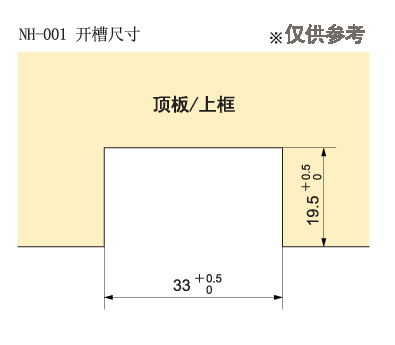

3.将上导轨NH-001固定在上门框的开槽中。

4.把滑轮制动器NH-021的制动片固定在导轨内的规定位上。(固定螺丝头部不得高出制动片)

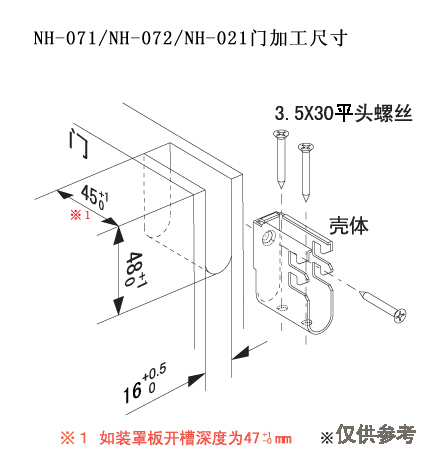

5.将吊挂滑轮NH-072、滑轮制动器NH-021的金属外壳固定在门上部的开槽中。

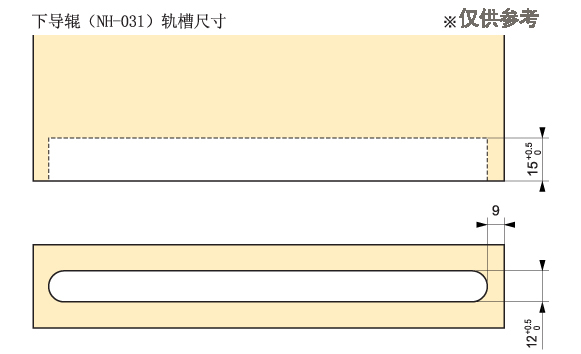

6.将下导辊NH-031固定在地面上。
(安装时NH-031尽量和上导轨中心在一直线上)

7.如图将门竖起后把下导辊NH-031插入门下的开槽中，再将吊挂滑轮NH-072的主体插入左右两边的属外壳中。然后推上拔杆。

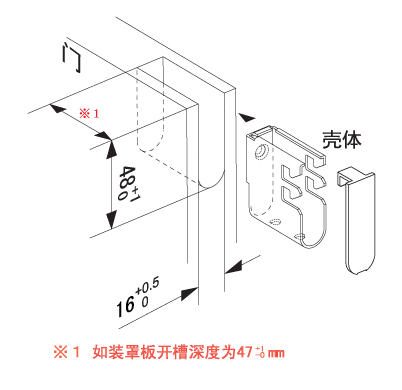

8.将吊挂滑轮罩板NH-061盖在吊挂滑轮NH-072上。

9.把箱式移门锁芯按图中所示插入开槽中，然后用螺丝将面板固定。如图把拉手插入开槽中，然后用螺丝将移门锁面板完全固定。(移门和移门锁可任意搭配)

10.把移门锁扣按图中所示插入门框开槽中，
然后用螺丝定。(安装时请注意锁扣的上下方向)

调整方法

1.如果门出现上下间隙不均匀的
情况，请用十字螺丝刀对NH-072 进行调节。使门与门框平行。(调节量+3mm，-3mm)螺丝左旋=门扇下降
螺丝右旋=门扇上升

2.如果门出现左右倾斜时的情况，请用十字螺丝刀调节下导辊NH-031、用调整板手NH-042调节NH-072，使门垂直。（NH-031调节量为 +2mm，-2mm,NH-072调节量为+2mm，-2mm）

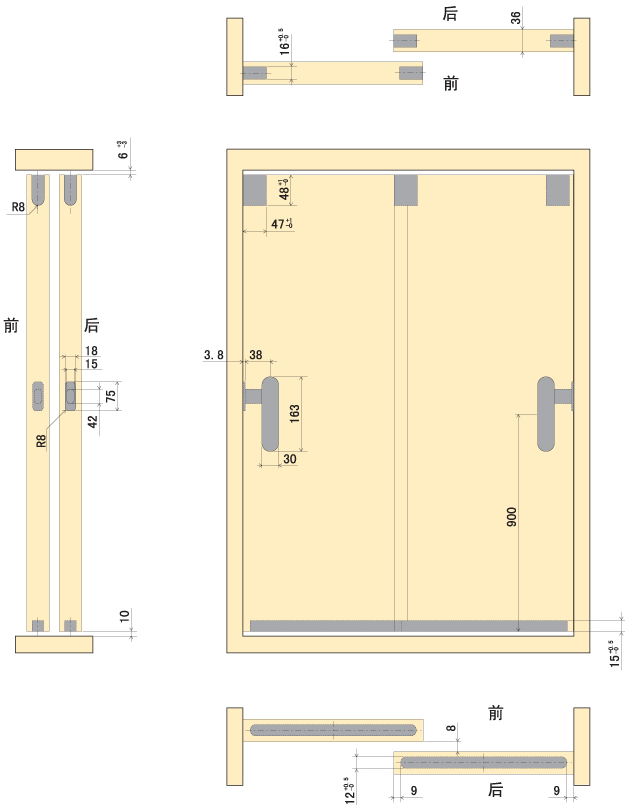

门的加工尺寸图
