移门五金配件－－移门锁

YX-05-K移门锁带钥匙

名称	型号	表面处理	颜色
移门锁带保险	YX-65-K	涂装	GL(金),SL(银),U2(茶)

加工尺寸加工图

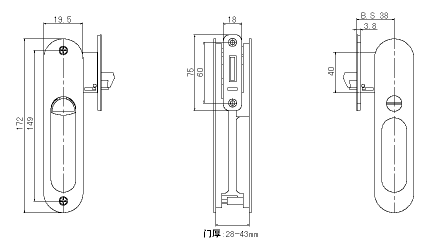

YX-05-K/YX-65-K门加工尺寸图

安装方法（YX-05-K/YX-65-K）

1.把移门锁按图中所示插入开槽中，然后用螺丝将面板固定。（安装时请注意门锁与面板的方向）

　2.如图把移门锁面板插入开槽中，然后用螺丝固定。注:门厚28-35mm时用平头螺丝(M4X20)、连接杆(L21.4)，门厚35-43mm时用平头螺丝(M4X30)、连接杆(L28)。
